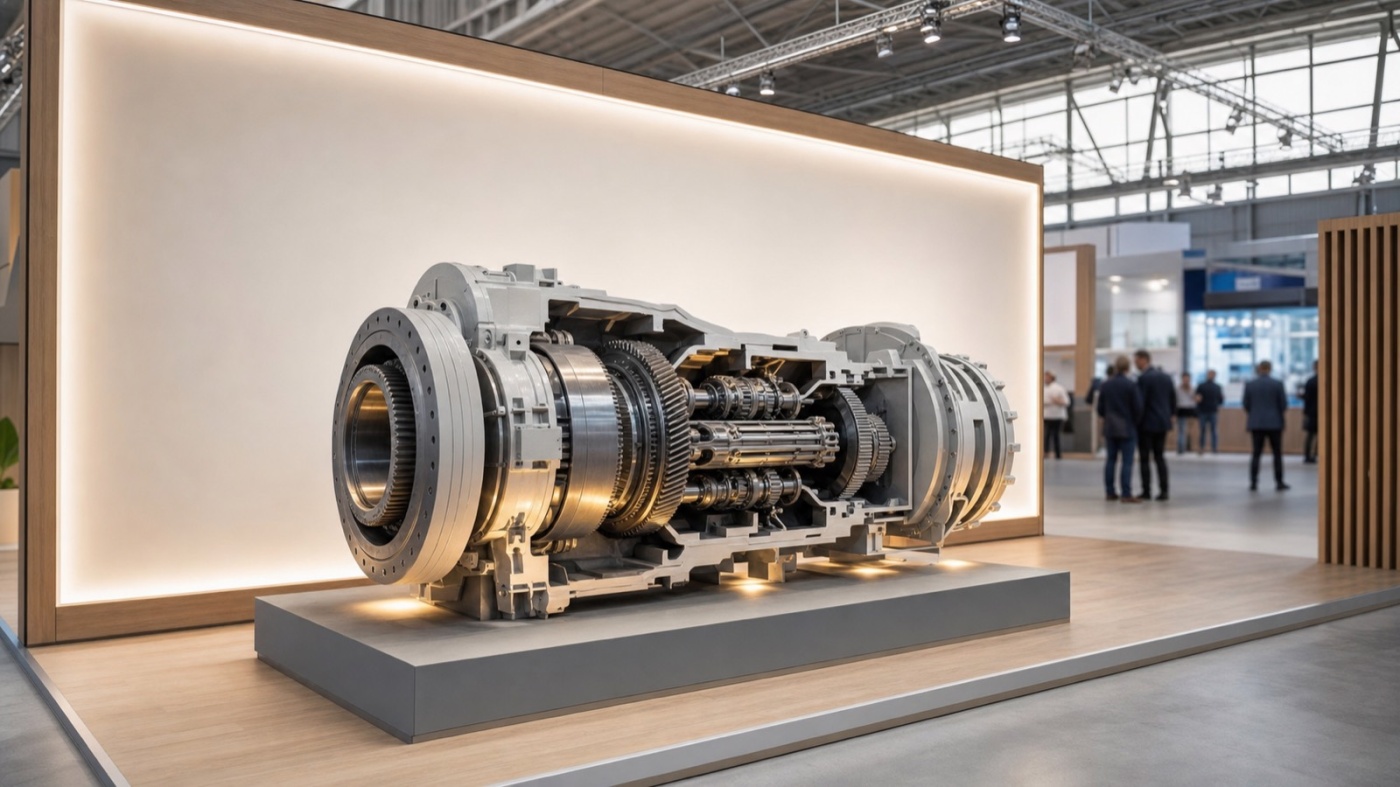

Ein aufgeschnittenes Getriebe, ein Rotorblattsegment quer im Stand, ein Kabelabgang mit Steckverbinder in Originalgröße: Auf der WindEnergy Hamburg wird die Windbranche buchstäblich greifbar. Alle zwei Jahre trifft sich die internationale Onshore- und Offshore-Welt an der Elbe, und die Gespräche laufen dort am Bauteil statt an der Broschüre. Wer ein echtes Exponat mitbringt, plant seinen Stand am besten von diesem Exponat aus.

Warum das Bauteil in Hamburg die Hauptrolle spielt

Auf der Ausstellerliste stehen Anlagenhersteller, Zulieferer für Lager, Getriebe, Guss, Türme und Verbindungstechnik, Kabel- und Netztechnik, Service- und O&M-Dienstleister, Zertifizierer, Schwerlastlogistiker, Häfen, Projektierer, Finanzierer und Softwareanbieter. Der Auftritt reicht dabei von der schlanken Beratungsfläche bis zur Halle im Untergeschoss eines Konzernstands.

Das Publikum passt dazu: Ingenieurinnen und Ingenieure, technischer Einkauf, Betriebsführung, Projektentwicklung, dazu Delegationen aus rund hundert Ländern. Diese Besucher gehen in die Hocke, prüfen die Schweißnaht, fragen nach Toleranzen, Wartungsintervallen und Lieferzeiten. Ein Schnittmodell, eine Materialprobe oder ein funktionsfähiger Prüfaufbau erzeugt hier binnen Sekunden Vertrauen, das eine Renderansicht kaum erreicht.

Damit verschiebt sich die Planungsreihenfolge. Am Anfang steht die Frage, welches Bauteil mitreist, welches Gewicht es hat, welche Versorgung es braucht und aus welcher Richtung man es sehen soll. Erst danach entstehen Grundriss, Theke und Grafik.

Traglast: das Gewicht früh in die Planung nehmen

Schwere Exponate erfordern drei Werte, und zwar bevor der Entwurf steht: Gesamtgewicht, Aufstandsfläche und daraus abgeleitet die Punktlast. Hallenböden haben eine zulässige Flächenlast, dazu kommen Grenzwerte für einzelne Aufstandspunkte sowie besonders geschützte Bereiche über Bodenkanälen, Schächten und Versorgungstrassen. Die maßgeblichen Werte je Halle stehen in den Technischen Richtlinien der Hamburg Messe und Congress und in den Hallendatenblättern zur jeweiligen Ausgabe.

In der Praxis lösen vier Maßnahmen die meisten Aufgaben:

  • Lastverteilung. Stahlplatten oder ein Verteilrost unter dem Exponat führen die Punktlast in die Fläche, sodass der Bodenaufbau geschützt bleibt.
  • Podest mit eigenem Rahmen. Ein Podest, das die Last direkt in den Hallenboden leitet, hält die Sichthöhe frei und trägt zugleich das Bauteil.
  • Anlieferweg prüfen. Hallentormaße, Fahrwege, Rangierflächen sowie Kapazität von Stapler und Hallenkran entscheiden darüber, ob das Bauteil in einem Stück kommt oder in Segmenten.
  • Statik dokumentieren. Sonderkonstruktionen, Aufbauten über dem Exponat und begehbare Ebenen brauchen einen Statiknachweis und eine frühzeitige Standbaugenehmigung.

Wer diese Punkte in der Konzeptphase klärt, gewinnt Gestaltungsfreiheit. Wer sie später klärt, gestaltet um.

Anschlüsse: Strom, Daten und Luft ans Bauteil führen

Ein stehendes Exponat beeindruckt, ein bewegtes überzeugt. Drehende Rotornaben, fahrende Pitch-Systeme, Hydraulikdemonstrationen oder Prüfaufbauten brauchen dafür Versorgung, und die wird beim Veranstalter innerhalb definierter Fristen bestellt.

Bewährt hat sich eine getrennte Betrachtung: ein ausreichend dimensionierter Drehstromanschluss für das Exponat, ein eigener Kreis für Beleuchtung, Medientechnik und Ladepunkte. So bleibt die Beleuchtung stabil, während die Demonstration anläuft. Druckluft, Wasser und Abwasser gehören auf dieselbe Liste, sobald Reinigungs-, Schmier- oder Kühltechnik gezeigt wird.

Die Kabel- und Schlauchwege verdienen einen eigenen Plan. Führungen unter dem Podest, in Bodenkanälen oder in flachen Überfahrkanälen halten die Fläche frei und sicher begehbar. Für Digital-Twin-Ansichten, SCADA-Demonstrationen und Videowände empfiehlt sich eine kabelgebundene Datenanbindung, denn im dichten Funkumfeld einer vollen Halle arbeitet ein Netzwerkkabel deutlich zuverlässiger als eine Funkstrecke.

Ein Detail mit großer Wirkung: Leistungsbedarf, Anschlusspunkte und Standhöhe der Einspeisung gehören schon in die frühe Standskizze. Die Position der Bodentanks in der Halle beeinflusst den Grundriss stärker, als viele erwarten.

Sichtachsen: den Blick vom Gang bis zum Bauteil führen

Große Exponate stehen oft zu tief im Stand. Dabei entfaltet ein Bauteil seine Wirkung, sobald es vom Hauptgang aus sichtbar bleibt. Drei Regeln helfen:

Erstens die Frontzone niedrig halten. Theken, Vitrinen und Sitzgelegenheiten bleiben unter Augenhöhe, damit der Blick über sie hinweg zum Exponat gleitet. Zweitens die Kulisse hinter das Bauteil legen. Eine hinterleuchtete Textilwand als Hintergrund gibt Silhouette und Kontrast, während eine frontale Grafikwand die Sicht nimmt. Drittens mit Licht führen: Akzentlicht auf Metalloberflächen, Streiflicht für Strukturen und Schweißnähte, ruhiges Grundlicht für die Gesprächszone.

Für die Fernwirkung in einer hohen Halle sorgen vertikale Elemente: ein Turm, ein Fahnenband, eine Abhängung mit Logo, sofern die Halle Abhängepunkte anbietet und die Bauhöhenzonen es zulassen. Der Blick von der Standgrenze aus lohnt ebenfalls: Aus welcher Richtung kommen Besucher vom Eingang, wo kreuzen sich Hauptgänge, welche Seite Ihres Bauteils zeigt in diese Richtung?

Auch Besprechungsräume profitieren von einer bewussten Achse. Eine Glasfront zum Exponat hin macht das Bauteil zum Referenzobjekt im Gespräch und hält die Fläche zugleich ruhig.

Aufbau, Anlieferung und der Weg zurück

Schwere Exponate bestimmen den Terminplan. Üblich ist die Reihenfolge: Bauteil zuerst in die Halle, Standbau anschließend darum herum, Grafik und Medientechnik zum Schluss. Zeitfenster für Anlieferung, Kranstellplätze und Staplerbestellungen werden beim Veranstalter angemeldet, der Abbau läuft in umgekehrter Folge.

Wer regelmäßig ausstellt, gewinnt hier durch modulare Konstruktion: Rahmen, Podeste und Traversen kehren nach der Messe ins Lager zurück und stehen für den nächsten Auftritt bereit, während sich Bespannung und Grundriss anpassen. Welche Leistungen dabei aus einer Hand kommen, zeigt die Übersicht der Messebau-Leistungen.

Vom Bauteil aus denken

Der schnellste Weg zu einem starken Auftritt in Hamburg führt über eine kurze Liste: Gewicht, Aufstandsfläche, Versorgungsbedarf, gewünschte Blickrichtung. Mit diesen vier Angaben entsteht ein Grundriss, der das Exponat trägt und zugleich Raum für Gespräche lässt.

Termine der kommenden Ausgaben stehen im Messekalender. Wenn Ihr Bauteil feststeht, prüfen wir gern gemeinsam Traglast, Anschlüsse und Sichtachsen und schlagen einen passenden Grundriss vor: Messestand anfragen.
